| 1 | Video |
| 2 | Audio |
| 3 | +5V DC voltage |
| 4 | keine Funktion |
| 5 | +5V DC voltage |
| 6 | Kanaleinstellung (Schraube) |
| 7 | Testsignal (Schalter) |
| 8 | Masse (Gehäuse) |
In den letzten Jahren haben mich eine Menge E-Mails erreicht, die Fragen über den Samsung enthielten. Ich freue mich auch weiterhin darüber, habe aber einige der Informationen mal hier zusammengetragen.
Die genaue Typenbezeichnung lautet: SAMSUNG RMUP 23855 FB.
Die Bezeichnung steht auf dem Begleitpapier (naja, Zettel träfe es auch ganz gut).
Leider steht es nicht auf dem Modulator selbst und es scheint eine Reihe von Samsungs
zu geben, die andere Gehäuse aufweisen, aber die gleiche Funktion besitzen.

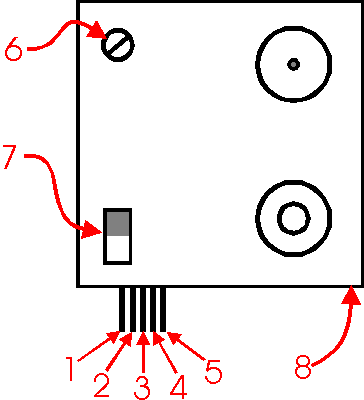

Dies ist eine oftgestellte Frage, daher hier die Antwort mit einem kleinen Bild:
| 1 | Video |
| 2 | Audio |
| 3 | +5V DC voltage |
| 4 | keine Funktion |
| 5 | +5V DC voltage |
| 6 | Kanaleinstellung (Schraube) |
| 7 | Testsignal (Schalter) |
| 8 | Masse (Gehäuse) |
Der von mir verwendete Aufbau ist folgender:
Die Hauptspannungsversorgung liefert 12V, welche ich für den Betrieb einer Überwachungskamera
benutze. Eine Kette von Dioden reduzietr die Spannung auf 5V - das hat zwar Verluste, aber
der Strom ist nicht so dramatisch, damit auch die Verluste erträglich. Diese 5V liegen an
Pin 3 und Pin 5.
Das Ausgangssignal der Videokamera wird an Pin 1
angeschlossen. Ein Mikrophon kann an Pin 2 angeschlossen
werden. Bisher unbenutzt sind Pin 6 und
Pin 7. Wichtig ist
es, Masse (oder "-") der Spannungsversorgung mit dem Gehäuse zu verbinden, siehe
8 in der Skizze.
